Intrerupator Magnetic de Motor GV2-ME32C/24-32A
Descriere
Intrerupator Magnetic de Motor GV2-ME32C/24-32A
Intrerupator motor cu circuit magnetic si protectie termica.

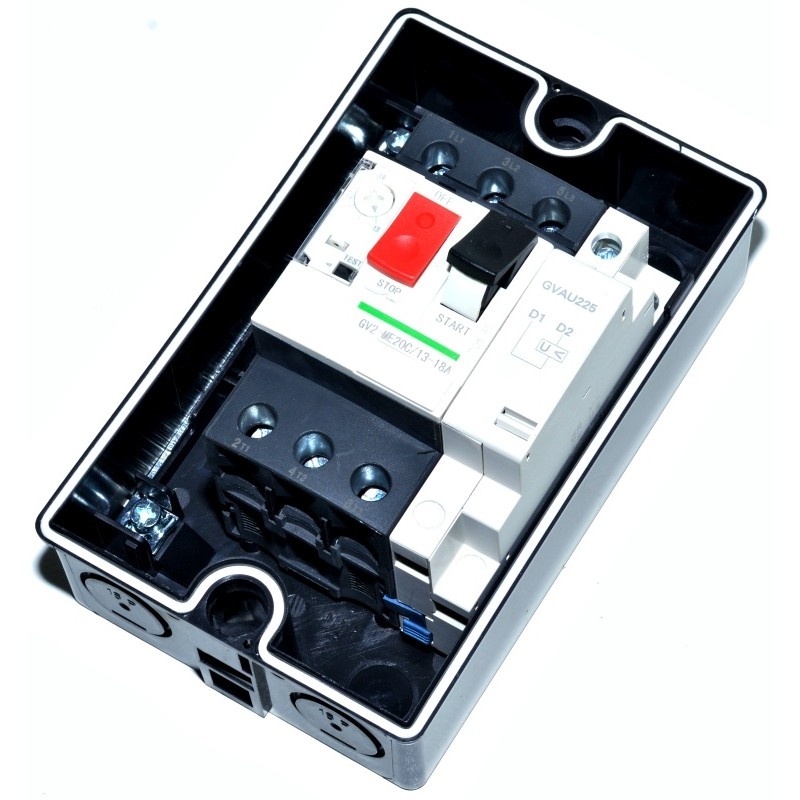

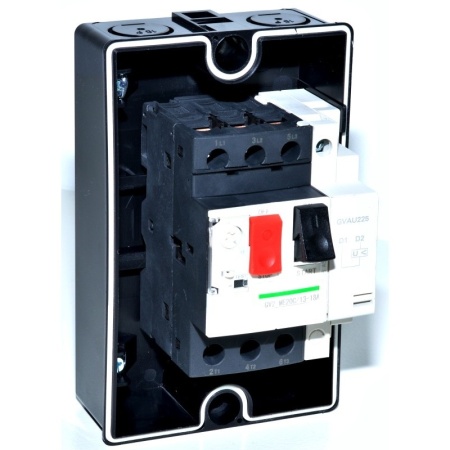

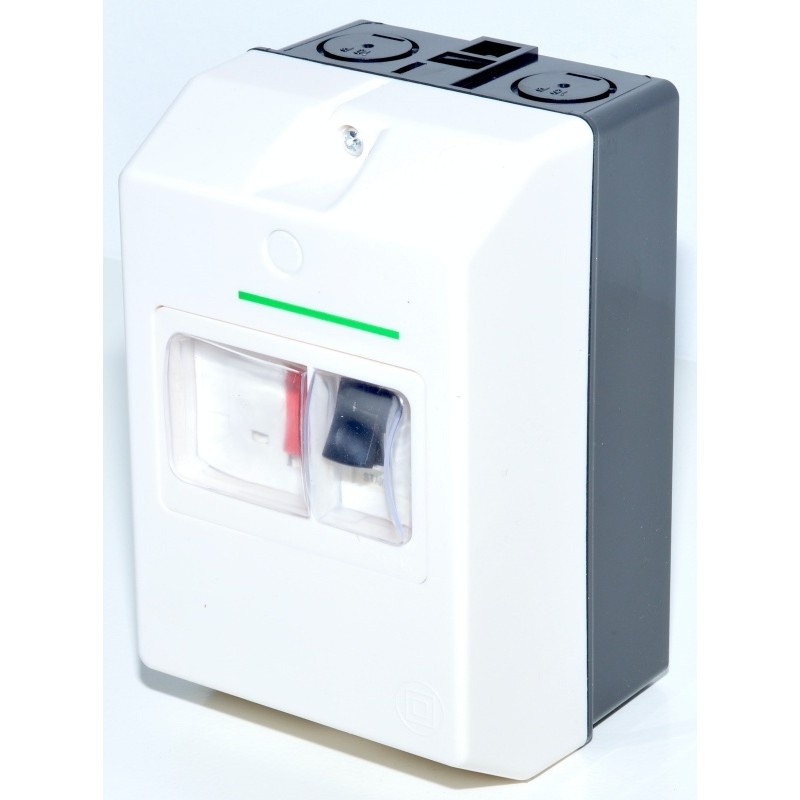

Intrerupator incorporat in cutie ermetica tip IP55 cu protectie si garnitura de cauciuc.
Detalii tehnice:
Contact Poli: 3P
Tip de rețea: AC
Categoria de utilizare: AC-3 IEC 60947-4-1
Categoria A IEC 60947-2
Frecvența de rețea: 50/60 Hz IEC 60947-4-1
-Puterea motorului kW
15 kW 400/415 V AC 50/60 Hz
18,5 kW 500 V AC 50/60 Hz
22 kW 690 V AC 50/60 Hz
-Capacitatea de rupere
3 kA Icu 690 V AC 50/60 Hz IEC 60947-2
50 kA Icu 230/240 V AC 50/60 Hz IEC 60947-2
6 kA Icu 440 V AC 50/60 Hz IEC 60947-2
4 kA Icu 500 V AC 50/60 Hz IEC 60947-2
10 kA Icu 400/415 V AC 50/60 Hz IEC 60947-2
-Capacitatea de rupere de scurtcircuit a serviciului
100% 230/240 V AC 50/60 Hz IEC 60947-2
75% 690 V AC 50/60 Hz IEC 60947-2
75% 500 V AC 50/60 Hz IEC 60947-2
50% 400/415 V AC 50/60 Hz IEC 60947-2
50% 440 V AC 50/60 Hz IEC 60947-2
Tip de control: Apasa butonul
Curent nominal linie: 32 A
Raza de ajustare a protecției termice: 24...32 A
Curent de declanșare magnetic: 416 A
Tensiunea operațională nominală: 690 V AC 50/60 Hz IEC 60947-2
Tensiunea nominală de izolare: 690 V AC 50/60 Hz IEC 60947-2
Curent electric termic cu aer liber convențional: 32 A IEC 60947-4-1
Tensiunea nominală de rezistență la impuls: 6 kV IEC 60947-2
Disiparea puterii pe pol: 2,5 W
Durabilitate mecanică: 100000 de cicluri
Durabilitate electrică: 100000 de cicluri AC-3 440 V
Rata maximă de exploatare: 25 cyc / h
Taxă nominală: IEC continuu 60947-4-1
-Conexiuni-Terminale
Terminale de prindere a șuruburilor 2 0,00…0,01 in² (1…6 mm²) solid
Terminale de prindere a șuruburilor 2 0,00...0,01 in² (1,5...6 mm²) flexibile fără capăt de cablu
Terminale de prindere a șuruburilor 2 0,00…0,01 in² (1…4 mm²) flexibile cu capătul cablului
Cuplul de strângere: Terminale de prindere cu șurub de 15,05 lbf.in (1,7 N.m)
Adecvare la izolare: Da IEC 60947-1
Sensibilitatea la faza de fază: Da IEC 60947-4-1
